KYN28系列高壓開關柜說明
一、 概述
KYN28-12型戶內式金屬鎧裝抽出式開關設備(以下簡稱開關設備),系3~12千伏三相交流50HZ單母線及單母線分段系統的成套配電裝置。主要用于發電廠、中小型發電機送電、工礦企事業配電及電業系統的二次變電所的受電、送電及大型高壓電動機起動等。實行控制保護、監測之用,本開關設備滿足DL/T40491,IEC298、GB3906等標準要求,具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電隔室、防止在帶電時誤合接地開關的聯鎖功能,即可配用VS1真空斷路器,又可配用ABB公司的VD4真空斷路器。實為一種性能優越的配電裝置。
二、 使用環境條件
a) 正常環境條件
1)周圍空氣濕度 上限,+40℃
下限,-10℃
2)海拔:1000M
3)相對環境溫度:日平均不大于95%，月平均不大于90%
4）地震：烈度不超過8度
5)周圍空氣應不受腐蝕性或可燃?xì)怏w，水蒸氣等明顯污染
6）無嚴重污穢及經常性的劇烈振動，嚴酷條件下嚴酷度設計滿足1度要求
2、特殊工作條件：
在超過規定的正常環境條件下使用時，由用戶和制造廠協商。
三、 主要技術
1、 額定電壓 3.6/7.2/12
最高工作電壓 3.6/7.2/12
工頻耐受電壓 42(lmin)
沖擊耐受電壓 75
額定頻率 50HZ
額定電流（A） 630-3150
額定熱穩定電流(KA 4S) 16-50
額定動穩定電流(KA) 40-125
額定短路開斷電流(KA) 16-50
額定短路關合電流(KA) 40-125
防護等級 IP4X

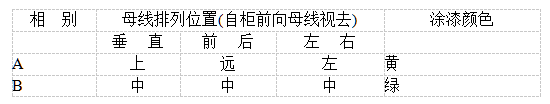

2、線位置與涂漆顏色；
四、性能特點
1、手車
手車骨架采用薄鋼板經CNC機床加工后組裝而成。手車與柜體絕緣配合，結構聯鎖安全、可靠、靈活。根據用途不同手車分?jǐn)嗦菲魇周?、電壓互感器手車、計量手車、隔離手車。各類手車按模數，積木式變化，同規格手車可以百分之百自由互換。手車在柜內有斷開位置/試驗位置和工作位置，每一位置都分別有到位裝置，以保證聯鎖可靠，必須按聯鎖防誤操作程序進行操作。各種手車均采用蝸輪、蝸桿搖動推進、退出，其操作輕便、靈活，適合于各種手車值班人員操作。手車當需要移開柜體時，用一只專用運轉車，就可以方便取出，進行各種檢查、維護；而且采用中置式，整個小車體積小，檢查、維護都、極方便。
斷路器手車上裝有真空斷路器及其它輔助設備。當手車用運轉車運入柜體斷路器室時，便能可開鎖定在斷開位置/試驗位置；而且柜體位置顯示燈便顯示其所在位置。而且只有完全鎖定后，才能搖動推進機構，將手車推向工作位置。手車到工作位置后，推進手柄即搖不動，其對應位置顯示燈便顯示其所在位置，手車的機構聯鎖能可靠保證手車只有在工作位置或試驗位置，斷路器才能進行合閘；而且手車只有在分閘狀態，斷路器才能移動。
2、防止誤操作的聯鎖裝置
1、開關柜具有五防功能：
①防止帶負荷分合刀閘；
②防止誤入帶電間隔；
③防止帶地線（地刀）合刀閘
④防止帶電（合接地刀）掛接地線；
⑤防止誤分合斷路器
開關設備內裝有安全可靠的聯鎖裝置，完全滿足五防的要求。
1） 儀表室門上裝有提示性的按鈕或者KK型轉換開關，以防止誤合、誤分?jǐn)嗦菲鳌?/span>
2） 斷路器手車在試驗或工作位置時，斷路器才能進行合分操作，而且在斷路器合閘后，手車無法移動，防止了帶負荷時誤推拉斷路器。
3） 僅當接地開關處在分閘位置時，斷路器手車才能從試驗/斷開位置移于工作位置，僅當斷路器手車處于試驗/斷開位置時，接地開關才能進行合閘操作（接地開關可帶電壓顯示裝置）。這樣可實現了防止帶電誤合接地開關及防止了接地開關處在閉合位置時關合斷路器。
4） 接地開關處于分閘位置時，下門及后門都無法打開，防止了誤入帶電間隔。
5） 斷路器手車確實在試驗室或工作位置，而沒有控制電壓時，僅能手動分閘，不能合閘。
6） 斷路器手車在工作位置時，二次插頭被鎖定不能拔除。
7） 各柜體可裝電氣聯鎖。
本開關設備還可以在接地開關操作機構上加裝電磁鐵鎖定裝置以提高可靠性，其訂貨按用戶的需求選擇。
3、帶電顯示裝置
如果用戶有所需求時，開關柜內可設有檢測一次回路運行的可選件即帶電顯示裝置。該裝置由高壓傳感器和可攜帶式顯示器兩單元組成，經用戶外接導線連接一體。該裝置不僅可以提示高壓回路帶電狀況，而且還可以與電磁鎖配合，實現強制閉鎖開關手柄、柜門，達到防止帶電關合接地開關、防止誤入帶電間隔，從而提高配套產品的防誤操作性能。
4、防止凝露和腐蝕
為了防止在高濕度和溫度變化較大的氣候環境中產生凝露帶來之危險，在斷路器室和電纜室內分別裝設加熱器，以便在上述環境之中使用和防止腐蝕發生。
五、訂貨須知
用戶訂貨時，應提供下列資料：
1、主電路方案及組合排列。
2、輔助電路控制和接線原理。
3、開關柜在柜配電室的平面布置。
4、進線和出線形式及接口要求。
5、柜內所裝元件的詳細規格和參數。
6、開關柜表面漆膜顏色，或按我公司標準。
