一、概述

ZGB系列高壓電容補償柜主要用于6kV～10kV電力系統中，是一種改善功率因數、調整電壓、降低網絡損耗的容性無功功率補償裝置。

電力系統中的負載大部分是感性的，加上各工礦企業越來越多的使用電力電子設備，使電網功率因數很低。較低的功率因數降低了設備利用率，增加了供電投資，有損電壓質量，降低了設備使用壽命，增加了線損。

為了改善電網功率因數很低帶來的這些不利于生產的因素，必須使電網功率因數得到有效提高。顯然這些無功功率如果都要由發電機提供并遠距離傳送是不合理的，通常也是不可能的。合理的辦法是在需要無功功率的地方產生無功功率。在實際電力系統中，大部分負載為異步電動機。其等效電路可看作電阻和電感的串聯電路，其電壓與電流的相位差較大，功率因數較低。并聯電容器后電壓與電流的相位差變小，使功率因數提高。

ZGB系列高壓電容補償柜的應用范圍極為廣泛，適用于冶金、礦山、建材、石化、機械等大功率高壓電動機就地補償和配電系統集中補償。

二、可解決的問題

當您遇到下述問題時，我公司生產的ZGB系列高壓電容補償柜能為您很好地解決，使您獲得滿意的效果。

1.   企業電網中功率因數低，甚至被供電部門罰款，需提高功率因數。

2.   企業變電所電壓低，需提高電網電壓。

3.   輸電線路線損過大，需減小線損，節約輸送電線路成本，降低變壓器損耗，節省電能。

4.   新投入用電設備，需配套補償無功功率。

5.   功率因數低，設備出力達不到額定功率。

6.   原有補償裝置老化，達不到生產要求。

7.   負載增加，而原有變壓器容量或原有輸配電線路因無功消耗過大無法滿足要求，需降低供電的視在功率，增加供電能力。

8.   電網電壓出現時高、時低的情況，影響用電設備的運行。

9.        變壓器輸電系統中感性負荷（如電機）較多，需補償設備。

10.    企業電網中功率因數低，需提高功率因數，降低線路電流，延長電氣設備壽命，減

少所用導線截面規格，節約投資。

三、性能特點

1、選用名優器件，采用先進的設計，產品使用壽命長。

2、合理布局，人性化設計，操作、使用、維護方便。

3、自帶放電裝置，保障人身和設備安全。

4、具有開口三角形和過流、過載保護等多種保護功能，使運行安全可靠。

5、采用真空電鍍膜金屬化聚丙烯薄膜并聯電容器，自身損耗小，因?yàn)榫郾┠ぞ哂懈吖ぷ鲌鰪?qiáng)與低介質損耗及體積小、容量大、損耗小、重量輕等特點。

6、電容器的實測電容與其額定值之偏差不超過額定值的。

7、可加裝串聯電抗器，以限制電容器組合閘過程中的涌流，限制操作過電壓和抑制電網中高次諧波對電容器的影響。

8、節電效果明顯，將電網功率因數提高到0.95以上，電流下降10%～20%，有效降低線損。

9、自身損耗低，本裝置使用的電容器，自身的能量損失極小是一般油浸低膽電容器的五分之一以下。

10、充分考慮用戶實際情況，就地補償柜的電容器組和相關控制部件置于同一柜體，便于高壓電機單機就地補償場合安裝使用

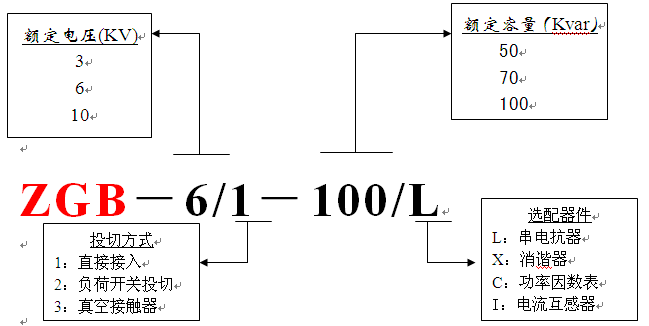

四、快速選型

ZGB系列高壓電容補償柜有2個不同型號26種規格供您選用，選配器件可多選，特殊要求可附后。

特別提示：上述每項均須在選型時明確定出，這樣才能確保我們?yōu)槟峁┑脑O(shè)備最好地滿足您的要求

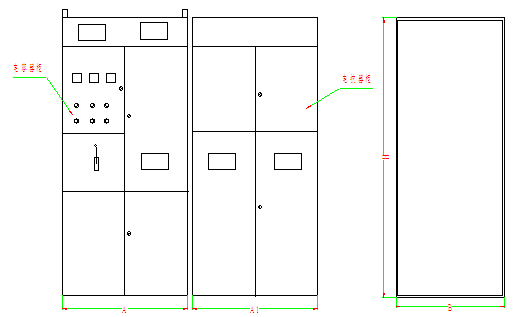

五、ZGB系列高壓電容補償柜外形圖如下：

注：部分產品更新改進，具體柜體尺寸可以定貨前再進一步確認。

六、訂貨規范

1、訂貨時須注明：額定電壓，額定功率，負載變化情況，補償前及補償后的功率因數。

2、說明是否對柜體顏色，柜體尺寸有關特殊要求。

3、設備型號、數量及二次線路操作電壓等。

4、用戶所需電容柜的投切方式和配置。

5、用戶一次電壓、電流互感器的變比。

七、使用環境

ZGB系列高壓電容補償柜的使用環境應滿足下列要求：

1、戶內使用，通風良好。

2、戶內安裝，海拔高度不超過1000m，無劇烈機械振動、無有害氣體和灰塵、無導電性及爆炸性塵埃。

3、長期過電壓（24小時中不超過4小時）不超過1.1Un，長期過電流（包括諧波）不超過1.35Un。

4、環境溫度：周圍空氣溫度不高于+40℃，電容投入時空氣溫度的下限為-40℃。

5、大氣條件：相對濕度在+40℃時不超過50%，在較低溫度時允許有較高相對濕度，并考

慮到由于溫度變化而可能產生凝露。

6、安裝傾斜度不超過5°。

7、安裝地點無雨雪侵襲，無嚴重霉菌存在，無腐蝕性氣體存在。

8、電網中諧波含量符合國標。
