一、 概述
ZYQ系列繞線電機液體電阻起動器是我公司利用液體電阻技術，專為改善大中型繞線式異步電動機的起動性能而研制的新一代起動器；它是通過在電機轉子回路中串入液體電阻，自動無極調整該電阻使其由大變小最后為零，實現電機降壓無沖擊地平滑起動。該產品克服了上述傳統起動器起動電流大、操作不便、不能連續起動等諸多不足，徹底解決了大中型電機起動難的問題，其卓越的起動性能受到廣大用戶的普遍好評。
ZYQ系列繞線電機液體電阻起動器可廣泛用于水泥、化工、鋼鐵、礦山等行業９０～1００ＫＷ繞線式異步電動機。
二、 工作原理
繞線式電動機轉子回路串入適當?shù)碾娮?，一方面可以減小起動電流，另一方面又可以增加起動轉矩，由此可見我們?nèi)裟茏尨朕D(zhuǎn)子回路中電阻隨電動機轉速增加而相應減小，那么我們就能在起動過程中始終使電動機獲得較大起動轉矩及最小起動電流。
ZYQ系列繞線電機液體電阻起動器就是利用這一原理，在被控繞線式電動機的轉子回路中串入特殊配制的電解液作為電阻，并通過調整電解液的濃度及改變兩極板的距離使串入電阻阻值在起動過程中始終滿足電機機械特性對串入電阻值的要求，從而使電動機獲得******起動轉矩及最小起動電流，進而平穩起動。具體工作過程是：在主電機起動前，液體電阻自動投入；主電機起動時，動極板在一小功率伺服電機的驅動下緩慢移動，改變兩極板之間的距離，使串入轉子回路的液體電阻阻值變化滿足上述條件，主電機轉速升高。當兩極板之間距離最小時，電機轉速達到額定轉速，將液體電阻短接，完成起動過程，轉入運行狀態。
三、 性能特點
ZYQ系列繞線電機液體電阻起動器兼有其它幾種起動方式的優點，又克服了其缺點，使90～10000kW大中型繞線式異步電動機真正實現了重載軟起動，與傳統的起動方式相比其優良性能主要表現在以下幾個方面：
1） 軟起動，起動電流?。和l敏起動器相比其起動電流更小，一般起動電流≤1.3倍的額定電流，降低了電機起動溫升，有效地延長電機使用壽命；
2） 起動過程平滑，克服頻敏起動器的二次沖擊現象，對機械設備無沖擊；
3） 可連續起動10次以上，克服了頻敏起動器無法連續起動的毛病；
4） 可在低電壓下起動：380V電機在340V時，6kV電機在5.5kV時，10kV電機在9kV時，均可順利起動，解決了頻敏起動器等傳統方式低壓無法起動的問題；
5） 結構可靠、簡單，安裝、維護方便；
6） 具有起動超時、失壓、超行程、超溫、液位等多重保護功能。
7） 電液箱用進口聚丙烯材料制作，采用熔化焊接，避免了粘接容易出現的裂縫，聚丙烯材料可長期承受150°C的高溫，保證了電液箱使用壽命。
8） 電液箱采用三相局部連通的結構形式，可使三相電阻完全平衡，從而保證了電機起動的平穩性和起動過程的平滑性。
9） 絲桿采用梯形螺紋，使傳動機構運行平穩，保證了電機起動的平穩性，并且保證絲桿使用壽命。
10） 星點接觸器上主回路采用三角形連接法，使每個主觸點所通電流下降25%以上，保證星點接觸器使用壽命。
11） 極板采用紅銅焊接，使用壽命達20年左右。
12） 主要器件精選名牌產品，保證產品質量和器件的通用性。
ZYQ系列繞線電機液體電阻起動器的應用范圍極為廣泛，可用于水泥、化工、鋼鐵、冶金、礦業、能源等行業中各種負載狀況下繞線式電機的平滑軟起動。如：
|
|
|
|
|
|
四、技術參數
ZYQ系列繞線電機液體電阻起動器選型的主要參數是電動機的功率和轉子電流。
請根據下述參數選擇合適型號的起動器:
型 號 | 適用電機容量（KW） | 起動時間（S） | 起動溫升 （℃） |
ZYQ-0.2系列 | 200以下 | 10-60 | <5 |
ZYQ -0.4系列 | 200-350 | 10-60 | <5 |
ZYQ -0.6系列 | 350-600 | 20-60 | <5 |
ZYQ -1系列 | 600-1250 | 20-60 | <8 |
ZYQ -2系列 | 1250-2500 | 20-60 | <10 |
ZYQ -3系列 | 2500-3000 | 20-60 | <10 |
ZYQ -4系列 | 3000-4000 | 20-60 | <10 |
ZYQ -5系列 | 4000-5000 | 20-60 | <12 |
備注：1、所有系列的液體起動器均有液位、液溫檢測等報警功能。
2、北方氣溫較低的地區，請選用帶加熱功能的液體起動器。
3、部分產品更新改進，具體柜體尺寸可以定貨前再進一步確認。
五、選型方法
ZYQ系列繞線電機液體電阻起動器命名方法如下：
Z YＱ — □ □
輔助代號（用大寫拼音字母表示）
Ｐ——普通型（常省略不寫）
Ｇ——改造型（僅用來替換頻敏包，無主電機星點接觸器）
Ｋ——配有主電機一次回路
Ｃ——帶ＰＬＣ控制器
起動器******電流容量（ＫＡ）（用阿拉伯?dāng)?shù)字表示）
表示“液體繞線電機起動器”
表示“展宇電氣”（第一個拼音字母）
注：0.2～0.6系列主要為800kW及以下電機所設計，以轉子電流為選型參考，該數字即為起動器******電流容量(轉子電流)。例如ZYQ-0.6型******電流容量為600A。
1～6系列為專門為1000kW以上電機所設計，以電機功率為選型參考，該數字即為起動器******功率。例如ZYQ-6型******可配6000kW電機。
隨著產品不斷更新?lián)Q代，具體型號可以定貨前再進一步確認。
六、使用條件：
l 電源電壓：380V±10% ，50Hz
l 環境條件： 溫度： (-25～+50)℃
濕度： ＜80%
海拔高度：≤1500m
振動： ≤1.5g
l 地基牢固、避免震動
l 禁止使用在易燃、易爆性危險環境中
l 用戶有特殊要求的，應事先申明。

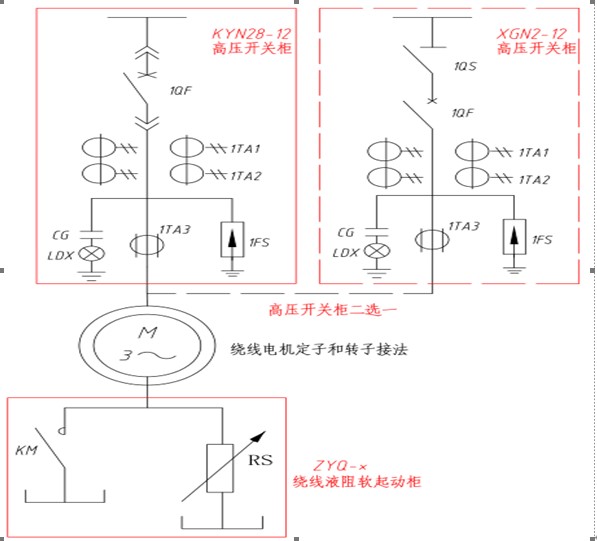

七、一次原理接線示意圖
安裝時應按照下圖所示的接線方式正確地連接主回路。
注：以上是高壓電動機的一次接線，如果是低壓電動機（380V、660V、1140V等）只要把高壓開關柜換為低壓開關柜即可。
