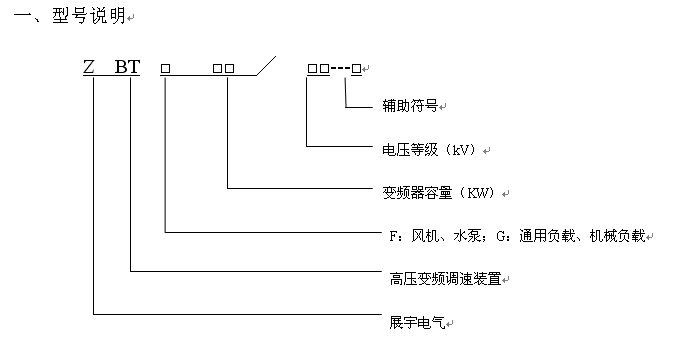

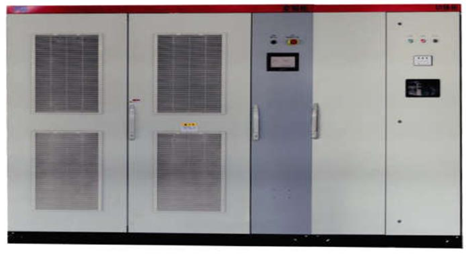

一、產品介紹部分
注：電壓等級：06－6kV 10－10kV
輔助符號：M—配置手動旁路隔離開關柜 A—配置自動旁路接觸器柜, 默認為手動旁路柜
例如：ZBTF-1000/10-M
表示 ZBTF 高壓變頻調速裝置容量為 1100KW，電壓 10KV，適用于風機水泵類負載電機，配
置有手動旁路隔離柜
二、系統原理圖
1、 ZBTF系列高壓變頻調速系統的結構見圖3-1，由移相變壓器、功率單元和控制器組成。6kV 系列有15 個功率單元，每5 個功率單元串聯構成一相，10kV 系列有24 個功率單元，每8 個功率單元串聯構成一相。圖中給出了ZBTF 系列的系統結構。
2、 每個功率單元結構上完全一致，可以互換，為基本的交-直-交單相逆變電路，整流側為六支二極管實現三相全波整流，通過對IGBT 逆變橋進行正弦PWM 控制，每個功率單元完全一樣，可以互換，這不但調試、維修方便，而且備份也十分經濟，假如某一單元發生故障，該單元的輸出端能自動通過軟件控制IGBT 的兩個上橋?qū)▽?shí)現旁路故障單元而整機可以降額工作，而不影響運行。
三、適用場合
u 發電行業
鍋爐給水泵、送風機、引風機、凝結水泵、增壓風機、循環水泵、灰漿泵、壓縮機、吸
塵風機
u 石油、石化、天然氣
空氣壓縮機、引風機、管道泵、注水泵、給水泵、潛油泵、循環水泵、鹵水泵、輸油泵；
u 煤炭、礦山
提升機、對旋風機、軸流風機、除垢泵、泥漿泵、渣漿泵、清水泵、進料泵、攪拌泵、
除塵風機、排水泵、介質泵；
u 冶金行業
除塵風機、高爐鼓風機、引風機、壓縮風機、送風機、給水泵、送水泵、除鱗泵、轉爐、
電爐、高爐、除垢泵、制氧壓縮機、SO2 風機、沖渣機、煤氣壓縮機；
u 水泥、建材
生料研磨引風機、水泥磨風機、分選器風機、壓力送風機、窯爐引風機、窯爐供風機、
尾排風機、高溫風機、磨煤機、除塵風機、循環風機；
u 市政行業
加壓泵、熱水循環泵、污水泵、凈水泵、供水泵、引風機、送風機；
u 輕工、化工
加壓泵、壓縮機、軸流泵、軟水泵、送水泵、鼓風機、引風機；

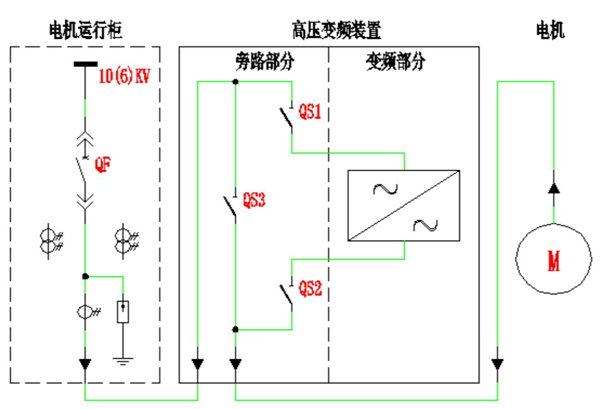

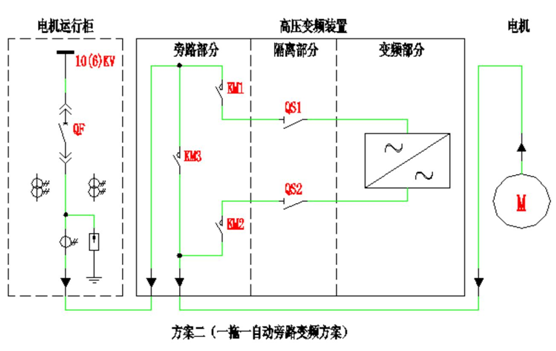

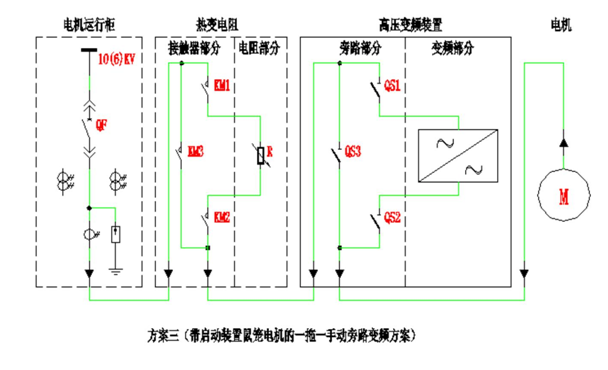

四、一次回路接線原理圖
