一、概述
ZZP系列智能靜止式進相器，是我公司專為大中型繞線式異步電機節能降耗設計的無功功率就地補償裝置。它是串接在電機轉子回路中，通過改變轉子電流與轉子電壓的相位關系，進而改變電機定子電流與電壓的相位關系，達到提高電機自身的功率因數和效率，提高電機過載能力、降低電機定子電流、降低電機自身?yè)p耗的目的。
ZZP系列智能靜止式進相器對無功功率的補償與電機定子側并聯電容器補償有本質的不同。電容補償只是對電機之外的電網無功進行補償，它只是減少了電網上無功的傳輸量，而電機的電流、功率因數等電機本身的運行參數無任何變化。
ZZP系列進相器采用了先進的交-交變頻技術和微機、可控硅控制技術，可自動跟蹤電機運行狀態的變化并自動調整相關參數以達到******的補償效果，這是自激式進相機無法做到的。而且，ZZP系列靜止式進相器從根本上克服了自激式進相機“整流子”結構特別怕塵埃、壽命短、維修頻繁的缺點，且靜止式進相器無轉動部件，不怕灰塵、可靠性高、使用壽命長、維修方便，是取代自激式進相機理想的新型高科技產品。
ZZP系列智能靜止式進相器可廣泛適用于水泥、化工、鋼鐵、冶金、礦山等行業大中型繞線式異步電機的就地補償。、
二、性能特點
ZZP系列智能靜止式進相器是大中型繞線式電機無功就地補償?shù)母呖萍籍a(chǎn)品，適用于各行業90～6000kK繞線式異步電動機。ZZP系列智能靜止式進相器的優良性能主要表現在以下幾個方面：
1) 采用先進的交—交變頻技術和微機控制技術，可靠性高。
2) 可使電機功率因數提高到0.95以上，無功功率降低60%以上。
3) 降低電機定子電流10%～20%，降低線損、銅損20%-30%。
4) 電機溫升顯著降低，效率及過載能力大大提高，電機使用壽命延長。
5) 補償性能遠優于電容補償：不只是提高了線路的功率因數，更重要的是提高了電機本身的功率因數。
6) 綜合性能優于旋轉式進相機：微機控制，可自動跟蹤電機運行狀態變化并自動調整相關參數使補償效果******；無轉動部件，因而適應環境的能力更強。
7) 因效率提高而節能效果顯著。
8) 具有故障自動保護功能，操作簡單，維修保養不影響生產。
ZZP系列靜止式進相器的應用范圍極為廣泛，在水泥、化工、鋼鐵、冶金、礦山等行業中用作各種負載的繞線式異步電機的無功就地補償設備。
三、技術參數
ZZP系列智能靜止式進相器選型的主要參數是電動機的功率、轉子電流和使用環境條件。請根據下述參數選擇合適型號的進相器用于電動機無功功率補償。
主要技術參數
進相器型號 | 適配電機參數 | ||
電機功率(KK) | 額定轉子電流（A） | 額定工作電壓（V） | |
ZZP-400D | ≤380 | <400 | 380 |
ZZP-400G | <400 | ≥3000 | |
ZZP-600D- | ≤630 | ≤560 | 380 |
ZZP-600G | ≤560 | ≥3000 | |
ZZP-800D/ZBP-600D | ≤800 | ≤720 | 380 |
ZZP-800G/ZBP-600G | ≤720 | ≥3000 | |
ZZP-1000/ZBP-800 | ≤1250 | ≤800 | ≥3000 |
ZZP-1200/ZBP-1000 | ≤1600 | ≤1000 | ≥3000 |
ZZP-1400/ZBP-1200 | ≤2000 | ≤1200 | ≥3000 |
ZZP-1600/ZBP-1200 | ≤3550 | ≤1400 | ≥3000 |
ZZP-2000/ZBP-1600 | ≤6000 | ≤1800 | ≥3000 |
隨著產品不斷更新?lián)Q代，具體型號可以定貨前再進一步確認。
四、選型方法
靜止式進相器的選型需要根據電機的實際功率、功率因數、定子電流、定子電壓、轉子電流、轉子電壓等參數來確定。

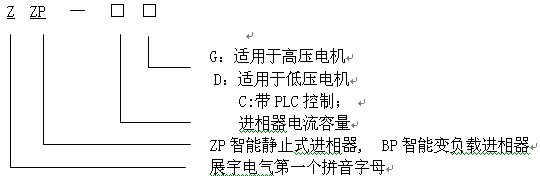

ZZP系列靜止式進相器型號命名方法如下：
型號示例：ZZP-600G，表示適用于額定轉子電流不超過560A的高壓電機的智能靜止式進相器。
五、使用條件：
l 電源電壓：380V±10% ，50Hz
l 環境條件： 溫度： (-25～+50)℃ 濕度： ＜80%
海拔高度：≤1500m 振動： ≤1.5g
l 防止電磁干擾、遠離干擾源；
l 地基牢固、避免震動；
l 禁止使用在易燃、易爆性危險環境中；
l 戶內使用，通風良好，避免陽光直射；
l 進相器柜體上方500mm內不得有任何物體；
l 安裝傾斜度不超過5°；
l 如地溝屬封閉式或沒有地溝時，須將進相器柜體架空100mm；
l 用戶有特殊要求的，應事先申明。
注：本公司可提供適用于高原地區（海拔超過1500m）的智能靜止式進相器，但客戶事先應特別申明。
六、外形尺寸圖
進相器型號 | C(高)mm | A(寬) mm | B(深) mm | D mm | E mm |
≤ZZP-800 | 2000 | 1100 | 800 | 1050 | 750 |
≤ZZP-1200 | 2000 | 1200 | 960 | 1000 | 840 |
≤ZZP-2000 | 2200 | 1300 | 1060 | 1100 | 940 |
注：隨著產品不斷更新?lián)Q代，外形及安裝尺寸會有所變化，請以實際的產品為準。
七、一次回路接線示意圖
