一、概述

大中型鼠籠式異步電動機是許多工礦企業的主要用電設備之一。根據國家節能中心規定，大中型電機應優先選用高壓電機，而高壓電機在使用中起動是一個首要的問題，在我國各工礦企業中，大功率籠型電機一般采用直接起動、串電抗器起動、高壓變頻軟起動、串液阻降壓起動等幾種起動方式。

直接接入高壓電網的電機，全壓起動時，會造成電網電壓下降，影響電網上其它設備的正常運行，甚至造成事故；接于專用變壓器的電機，對變壓器容量要求有一定的余量，而大多數企業所選配的變壓器容量余量有限，只能空載全壓起動，起動后再加負載，這樣將給電機造成很大機械沖擊，大大縮短了電機和拖動系統的使用壽命。在這些情況下，我們能采取降壓起動方式對籠型電機進行起動。

針對這種情況，我公司根據幾年的液阻產品開發經驗，開發了適合于大、中型的籠型電機液體電阻軟起動裝置。該產品充分利用了液體電阻熱容量大，可調性好的特點，能將電機的起動電流控制在2－3.5Ie倍電機額定電流的范圍內，大大地降低了起動電流，其良好的起動特性使之成為目前國內大中型籠型電機理想的軟起動產品。

二.基本工作原理

根據電機拖動理論，在電機的定子回路中串入起分壓和限流作用的特種介質配置的液體電阻，起動過程中，液阻的阻值在設定時間內自動實現由大到小的無極變化，從而使加在電機定子上的端電壓逐步升高，起動轉矩逐步加大，當電機轉速接近額定轉速時，切除液阻投入全壓運行，實現電機的低電流平穩軟起動。

三.性能特點

◇恒流軟起動：起動電流小，為電動機額定電流的2～3.5倍；

◇起動過程平滑，無沖擊，電網壓降在10%以內，保證了電網的可靠安全運行，有效保護電動機及傳動機械，可延長設備的使用壽命；

◇不受電網電壓波動和負載變動的影響，可確保一次起動成功，并可連續起動三次以上，優于高壓熱變電阻起動器；

◇具備完善的報警提示功能和電動機的保護功能

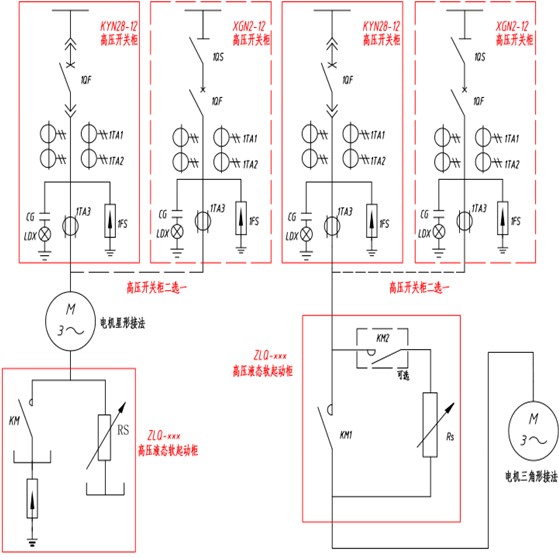

四、一次回路原理示意

注：以上是高壓電動機的一次接線，如果是低壓電動機（380V、660V、1140V等）請把高壓開關柜換為低壓開關柜即可。

五.型號命名

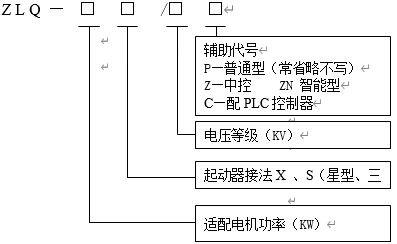

ZLQ系列籠型電機液體電阻起動器型號命名方法如下：

型號示例：ZLQ－1000X/10C型表示適配功率為1000KW、額定電壓10KV星形接法的電機，用PLC控制的鼠籠電機起動器。

六、使用條件

周圍空氣溫度：（－40～＋50）℃

相對濕度：≤85％

海拔高度：≤2000m

安裝場所：無顯著搖動和沖擊振動；無腐蝕性氣體和導電塵埃；安裝傾斜度小于5°。

控制電源要求：三相四線交流380V/220V±5％，50Hz，10A

七、主要技術參數

1．        性能指標

額定電壓 （KV） 0.38，3，6，10

最高電壓 （KV） 0.415，3.5，6.9，11.5

一分鐘工頻耐壓（KV）2，25，30/32，38/42（相對地）

一分鐘工頻耐壓（KV）2，25，30/32，38/42（相間）

   （上面耐壓不包含電液箱）

               起動電流（A）  Iq: 1.5-3.5Ie

起動時間（S）  Ti：10-60-120（現場可調）

連續起動次數    3-5次以上

電解液正常工作溫升（℃） ≤15℃/次

2. 保護功能

        ZLQ系列籠型電機液體電阻起動器在外圍設有液阻超溫，液位故障，傳動過載，起動超時和超行程以及各外圍器件動作故障都在PLC程序內編寫了完整的保護程序（普通型也具備這些保護功能），并給用戶預留有固定的外部接口。從而能使用護電機安全可靠的完成軟起動過程。

八、外形圖及安裝尺寸

ZLQ系列籠型電機液體電阻起動器外形有整體式和分體式結構。用戶沒有特殊要求時，一般3000kW及以下電機采用一體式結構，3000kW以上電機采用分體式結構。

一體式起動器外形及安裝尺寸如下：

注：隨著產品不斷更新?lián)Q代，外形及安裝尺寸會有所變化，請以具體的產品為準。
