ZLQ籠型液態軟啟動說明
一、概述
大中型鼠籠式異步電動機是許多工礦企業的主要用電設備之一。根據國家節能中心規定，大中型電機應優先選用高壓電機，而高壓電機在使用中起動是一個首要的問題，在我國各工礦企業中，大功率籠型電機一般采用直接起動、串電抗器起動、高壓變頻軟起動、串液阻降壓起動等幾種起動方式。
直接接入高壓電網的電機，全壓起動時，會造成電網電壓下降，影響電網上其它設備的正常運行，甚至造成事故；接于專用變壓器的電機，對變壓器容量要求有一定的余量，而大多數企業所選配的變壓器容量余量有限，只能空載全壓起動，起動后再加負載，這樣將給電機造成很大機械沖擊，大大縮短了電機和拖動系統的使用壽命。在這些情況下，我們只能采取降壓起動方式對籠型電機進行起動。
電阻或電抗器減壓起動，雖然起動設備價格較便宜，但這兩種方式存在起動電流較大，起動性能不穩定等缺點，而且在起動過程中阻抗值不可調，發熱嚴重、能耗大，起動過程不可控,且不宜連續起動，起動設備壽命短，屬淘汰產品。
熱變電阻利用液體電阻的負溫度特性來改變電阻值，而實際上液體電阻的這種阻值隨溫度升高而變小的特性相當有限，基本上等同于一個固定電阻，其雖然也能實現起動一次的功能，但其起動特性不能很好地滿足電機起動時所要求的阻值平滑變小的需要，而且可控性很差，起動一次溫升很高，不適合需經常起動的場合。
針對這種情況，我公司根據幾年的液阻產品開發經驗，開發了適合于大、中型的籠型電機液體電阻軟起動裝置。該產品充分利用了液體電阻熱容量大，可調性好的特點，能將電機的起動電流控制在2－3.5Ie倍電機額定電流的范圍內，極大地降低了起動電流，其良好的起動特性使之成為目前國內大中型籠型電機理想的軟起動產品。
ZLQ系列籠型電機液體電阻起動器是用特種介質配備的水溶液作為電阻，串入電機的定子回路。該電阻在電機起動過程中，控制阻值由大到小變化，恰好與異步電動機的起動特性相適應，大幅度降低電機的起動電流，從而實現鼠籠電機降壓無沖擊地平滑起動。
二.基本工作原理
根據電機拖動理論，在電機的定子回路中串入起分壓和限流作用的特種介質配置的液體電阻，起動過程中，液阻的阻值在設定時間內自動實現由大到小的無極變化，從而使加在電機定子上的端電壓逐步升高，起動轉矩逐步加大，當電機轉速接近額定轉速時，切除液阻投入全壓運行，實現電機的低電流平穩軟起動。
三.性能特點
◇恒流軟起動：起動電流小，為電動機額定電流的2～3.5倍；
◇起動過程平滑，無沖擊，電網壓降在10%以內，保證了電網的可靠安全運行，有效保護電動機及傳動機械，可延長設備的使用壽命；
◇不受電網電壓波動和負載變動的影響，可確保一次起動成功，并可連續起動三次以上，優于高壓熱變電阻起動器；
◇具備完善的報警提示功能和電動機的保護功能；
四、一次回路原理示意
注：以上是高壓電動機的一次接線，如果是低壓電動機（380V、660V、1140V等）請把高壓開關柜換為低壓開關柜即可。
五.型號命名

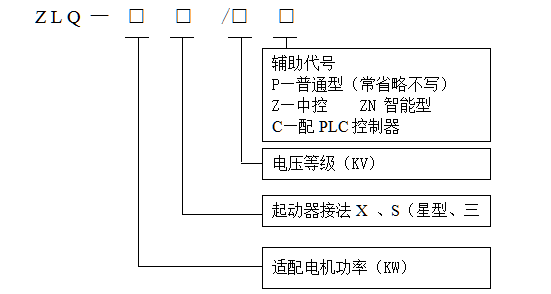

ZLQ系列籠型電機液體電阻起動器型號命名方法如下：
型號示例：ZLQ－1000X/10C型表示適配功率為1000KW、額定電壓10KV星形接法的電機，用PLC控制的鼠籠電機起動器。
ZLQ系列籠型電機液體電阻起動器選型的主要參數為電機功率和額定電壓及定子線圈的聯接方法。用戶在選型時，應根據本廠電機功率和工作電壓及聯接方法，依照上述命名方法和本說明書“主要技術參數”中詳細的型號分類，確定要選用的起動器型號，并在訂貨時注明負載類型。
六、使用條件
周圍空氣溫度：（－40～＋50）℃
相對濕度：≤85％
海拔高度：≤2000m
安裝場所：無顯著搖動和沖擊振動；無腐蝕性氣體和導電塵埃；安裝傾斜度小于5°。
控制電源要求：三相四線交流380V/220V±5％，50Hz，10A
七、主要技術參數
1． 性能指標
額定電壓 （KV） 0.38，3，6，10
最高電壓 （KV） 0.415，3.5，6.9，11.5
一分鐘工頻耐壓（KV）2，25，30/32，38/42（相對地）
一分鐘工頻耐壓（KV）2，25，30/32，38/42（相間）
（上面耐壓不包含電液箱）
起動電流（A） Iq: 1.5-3.5Ie
起動時間（S） Ti：10-60-120（現場可調）
連續起動次數 3-5次以上
電解液正常工作溫升（℃） ≤15℃/次
下圖實線為ZLQ系列籠型電機液體電阻起動器起動電流曲線，虛線為直接起動曲線

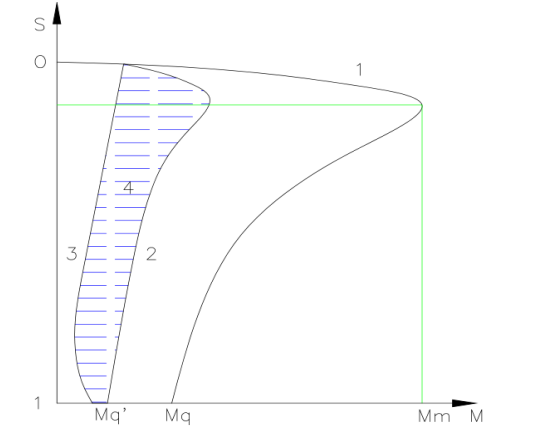

下圖是使用ZLQ系列籠型電機液體電阻起動器的機械特性分析
1) 電機自然特性
2) 使用ZLQ系列籠型電機液體電阻起動器后的特性
3) 負載轉矩特性
4) 陰影區為加速轉矩特性
2. 輸入輸出參數
a) 一次合閘、分閘信號；
b) 控制起停信號；
c) 起動延時時間T2設置輸入（S）：
d) 起動限時時間T1設置輸入（S）：
e) 行程開關的行程設置；
f) 電解液的濃度配置；
h） 差動信號輸出(Y型選配)；
3. 保護功能
ZLQ系列籠型電機液體電阻起動器在外圍設有液阻超溫，液位故障，傳動過載，起動超時和超行程以及各外圍器件動作故障都在PLC程序內編寫了完整的保護程序（普通型也具備這些保護功能），并給用戶預留有固定的外部接口。從而能使用護電機安全可靠的完成軟起動過程。
八、外形圖及安裝尺寸

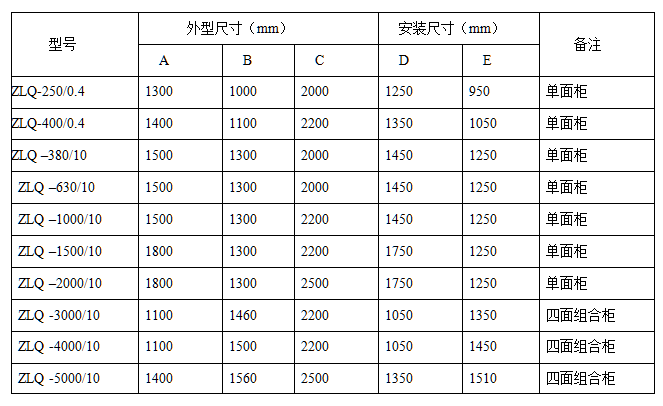

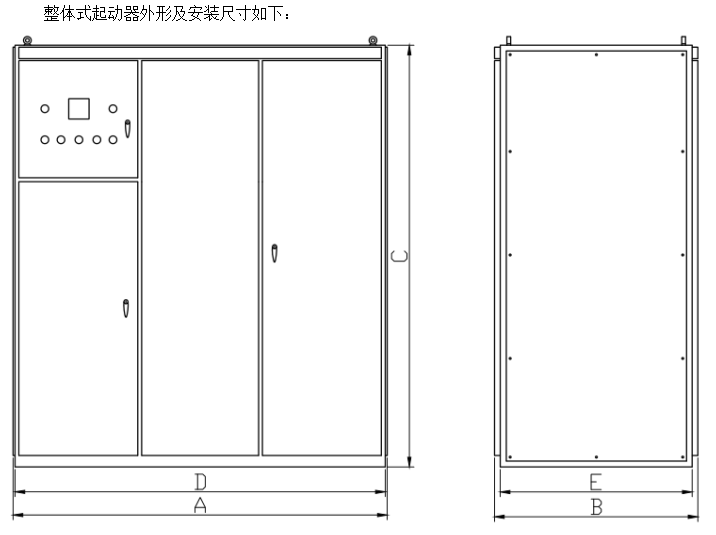

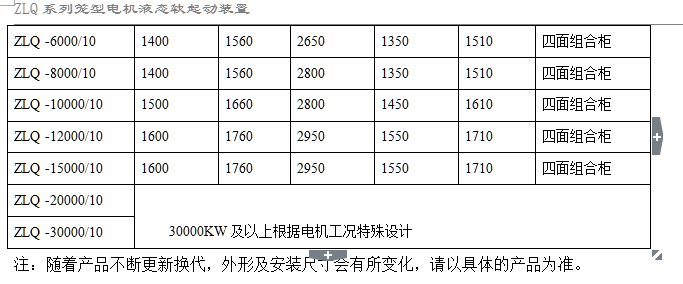

ZLQ系列籠型電機液體電阻起動器外形有整體式和分體式結構。用戶沒有特殊要求時，一般3000kW及以下電機采用一體式結構，3000kW以上電機采用分體式結構。

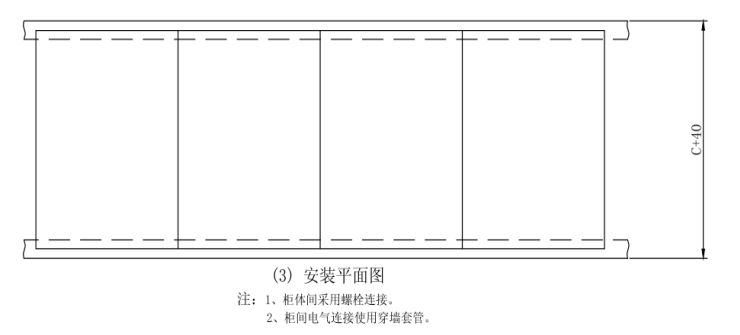

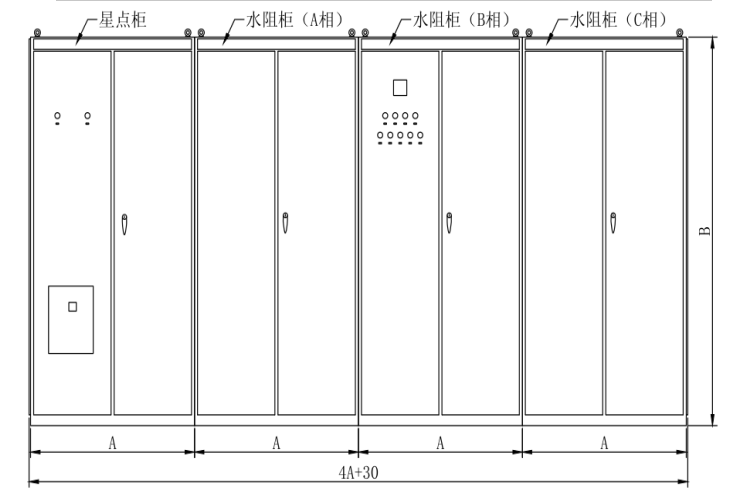

分體式起動器分為液阻柜和控制柜，液阻柜外形與整體式相同，控制柜外形及安裝尺寸如下：
