一、ZYQT 系列液體電阻調速器
ZYQT 系列液體電阻調速器是我公司針對水泥等行業的風機(配用繞線式異步電動機)調速，利用電機******轉矩與轉子電阻無關，轉差率與轉子電阻成正比變化這一原理，而設計開發的一種新型、高性能調速裝置。它是在電機轉子回路中串入熱容量較大的液體電阻，通過改變其阻值大小來改變電機轉差率而實現無級調速的。另外，它還兼有起動器的功能。ZYQT 系列液體電阻調速器具有很高的性能價格比，適合我國水泥企業的經濟能力，還可用于冶金、電力、供水、農業灌溉等行業的風機、水泵(配用繞線式異步電動機)調速。

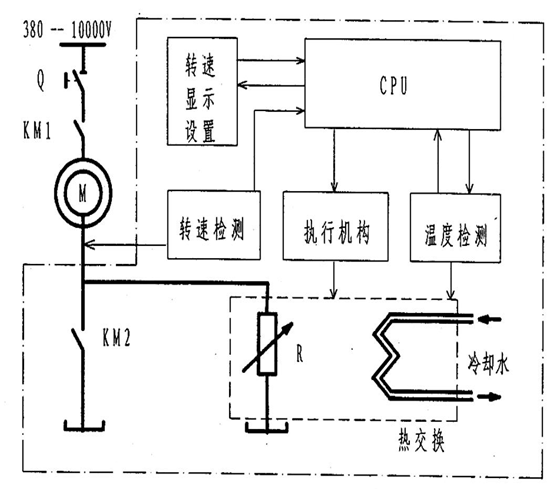

二、原理框圖
三、性能特點
1)適用于對風機、水泵等變負載的大中型繞線式異步電動機進行無級調速。
2)調速比可達 2：l，節電率達 20％-50％。
3)設備既可現場操作又可遠距離控制，安裝機動、靈活。
4)具有繼電器控制型、PLC控制型與單片機控制型三種類型能很好地滿足不同用戶的需要。
5)調速性能雖略遜于變頻調速，但其卓越的性價比更適合我國的國情。
6)與串級調速等方式比較，具有操作簡單、運行可靠、維護方便等諸多優點。
7)兼有液體電阻起動器之功能，可直接、方便地起動電機。
四、型號命名

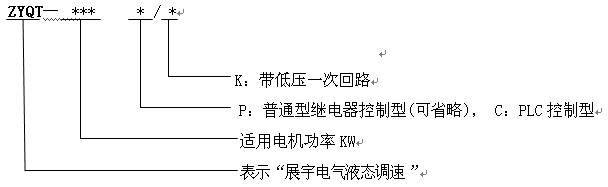

ZYQT 系列液體電阻調速器型號命名方法如下
型號示例：ZYQT—630C 型表示適用于功率不大于 630KW 電機的液體電阻調速器，該
調速器完全采用PLC控制。
五、使用條件
周圍空氣溫度：(-2 5～+5 O)℃
相對濕度：≤90％
海拔高度：≤2O00m
安裝場所：無危險、爆炸、腐蝕性氣體；無顯著搖動和沖擊振動：安裝傾斜度≤5°。
冷卻水源：安裝地點附近須有自來水源，且應有防凍措施。
電源要求：三相四線交流 38OV±l 0％，50Hz，20A。
